Đắm mình vào thế giới điện dung của tụ điện cùng EAC – giáo dục không chỉ đơn thuần là lý thuyết mà còn là sự hiểu biết sâu sắc. Bạn đã biết cách đo và kiểm tra tụ điện để đảm bảo sự hoạt động mượt mà trong hệ thống của mình chưa? Hãy cùng EAC khám phá những bí quyết và kỹ thuật mà chỉ các chuyên gia hàng đầu mới nắm bắt được.
Điện dung của tụ điện là gì?
Khái niệm cơ bản về điện dung
Điện dung của tụ điện là đại lượng đặc trưng cho khả năng tích trữ điện tích của tụ điện khi có một hiệu điện thế đặt vào hai bản cực. Đơn vị đo điện dung là Fara (F), tuy nhiên trong thực tế, điện dung thường được đo bằng các đơn vị nhỏ hơn như microfara (µF), nanofara (nF) hoặc picofara (pF) vì Fara là đơn vị khá lớn.

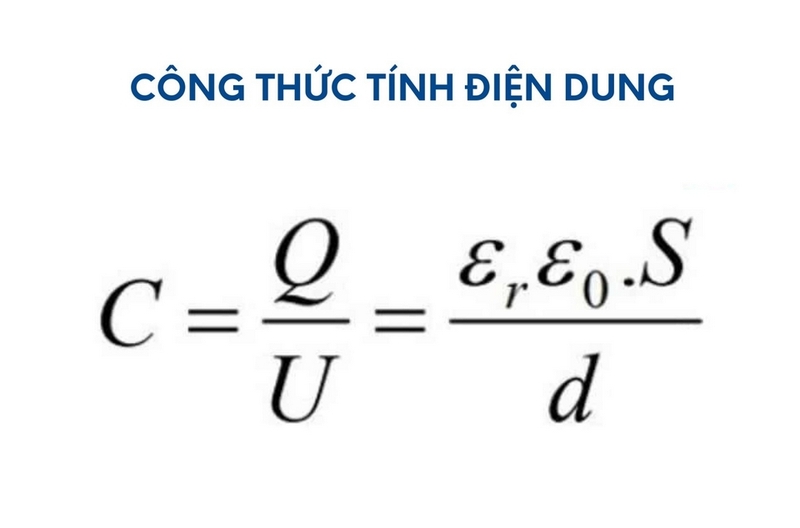

Công thức tính điện dung cơ bản được biểu diễn như sau: C = Q/U, trong đó C là điện dung, Q là điện tích tích trữ và U là hiệu điện thế giữa hai bản cực. EAC nhận thấy rằng việc nắm vững công thức này là nền tảng quan trọng để học viên có thể tiếp cận sâu hơn vào các kiến thức điện tử ứng dụng trong ngành ô tô và các hệ thống điện công nghiệp.
Tại sao điện dung lại quan trọng trong hệ thống
Trong bất kỳ hệ thống điện – điện tử nào, điện dung của tụ điện đóng vai trò quyết định đến sự ổn định và hiệu suất hoạt động. Tụ điện với điện dung phù hợp giúp lọc nhiễu, ổn định điện áp, lưu trữ năng lượng tạm thời và bảo vệ các linh kiện khác khỏi những biến động điện áp đột ngột.
Đối với ngành đào tạo kỹ thuật ô tô, điện dung tụ điện ảnh hưởng trực tiếp đến hệ thống đánh lửa, hệ thống điều khiển động cơ (ECU) và các mạch điện tử khác. EAC luôn nhấn mạnh với học viên rằng hiểu rõ bản chất điện dung sẽ giúp việc chẩn đoán và sửa chữa trở nên chính xác, nhanh chóng hơn rất nhiều.
Tụ điện là gì và chức năng của chúng
Vai trò của tụ điện trong hệ thống
Tụ điện là linh kiện điện tử thụ động có khả năng tích trữ năng lượng dưới dạng điện trường. Trong các hệ thống điện tử và ô tô hiện đại, tụ điện đảm nhận nhiều vai trò quan trọng như: lọc nguồn, ổn áp, khử nhiễu tín hiệu, tạo dao động và lưu trữ năng lượng dự phòng.
Nhờ khả năng nạp và xả điện nhanh chóng, tụ điện giúp các mạch điện hoạt động ổn định hơn, hạn chế tình trạng chập chờn hay hư hỏng do dòng điện không ổn định gây ra.

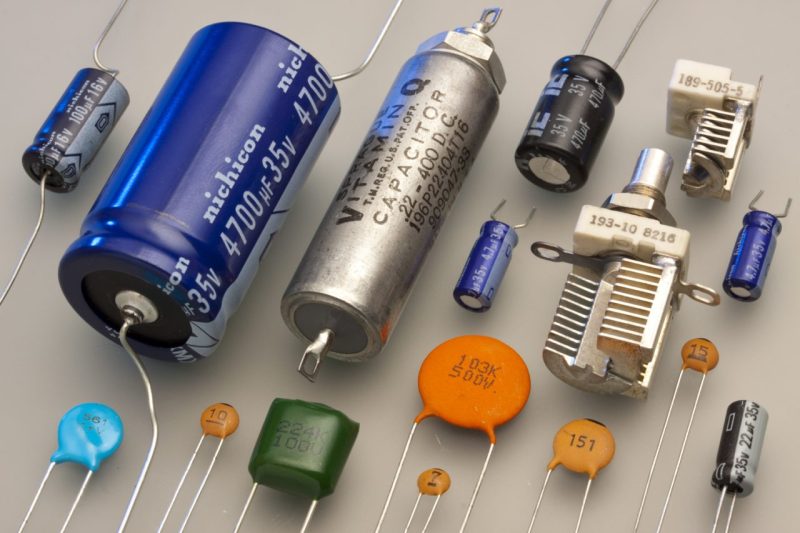

Các loại tụ điện phổ biến
Hiện nay có nhiều loại tụ điện được sử dụng tùy theo mục đích và yêu cầu kỹ thuật:
- Tụ gốm (Ceramic Capacitor): kích thước nhỏ, giá thành rẻ, thường dùng trong các mạch lọc nhiễu tần số cao.
- Tụ hóa (Electrolytic Capacitor): có điện dung lớn, thường dùng trong mạch nguồn, mạch lọc điện áp.
- Tụ tantalum: độ bền cao, ổn định tốt, thường ứng dụng trong các thiết bị đòi hỏi độ chính xác cao.
- Tụ film: độ chính xác cao, tuổi thọ dài, phù hợp với các mạch yêu cầu độ ổn định lớn.
Tụ điện 2
Việc hiểu rõ đặc tính từng loại tụ điện sẽ giúp học viên tại các trung tâm đào tạo kỹ thuật lựa chọn đúng linh kiện khi sửa chữa hệ thống điện ô tô hoặc thiết bị điện tử.

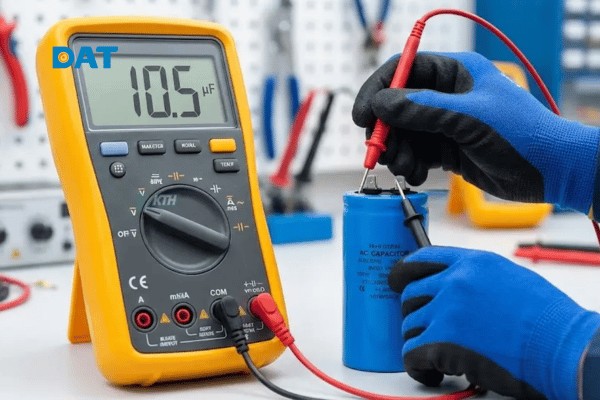

Cách đo điện dung của tụ điện
Thiết bị cần thiết để đo điện dung
Để đo chính xác điện dung của tụ điện, bạn cần chuẩn bị:
- Đồng hồ vạn năng (multimeter) có chức năng đo điện dung (Capacitance Meter)
- Tụ điện cần kiểm tra
- Dây đo chuyên dụng
- Bảng thông số kỹ thuật của tụ điện (để đối chiếu kết quả)
Hướng dẫn từng bước đo điện dung
- Bước 1: Ngắt nguồn điện hoàn toàn khỏi mạch chứa tụ điện cần đo để đảm bảo an toàn.
- Bước 2: Xả hết điện tích còn lại trong tụ điện bằng cách nối hai chân tụ qua một điện trở nhỏ.
- Bước 3: Tháo tụ điện ra khỏi mạch (nếu có thể) để tránh ảnh hưởng từ các linh kiện khác trong quá trình đo.
- Bước 4: Chuyển đồng hồ vạn năng sang chế độ đo điện dung (ký hiệu thường là chữ F hoặc biểu tượng tụ điện).
- Bước 5: Kẹp hai que đo vào hai chân của tụ điện, chú ý đúng cực đối với tụ hóa (phân cực dương – âm).
- Bước 6: Đọc giá trị hiển thị trên màn hình đồng hồ và so sánh với thông số ghi trên thân tụ điện.
- Bước 7: Đánh giá kết quả: nếu giá trị đo được chênh lệch quá 10-20% so với thông số gốc, tụ điện có thể đã suy giảm chất lượng hoặc hỏng.
EAC khuyến khích học viên thực hành đo điện dung nhiều lần trên các loại tụ khác nhau để làm quen với thiết bị đo và nâng cao độ chính xác khi chẩn đoán thực tế.
Kiểm tra và chẩn đoán tụ hỏng
Dấu hiệu nhận biết tụ điện bị hỏng
Một số dấu hiệu phổ biến cho thấy tụ điện đã bị hỏng hoặc suy giảm chức năng bao gồm:
- Thân tụ bị phồng, rộp hoặc biến dạng
- Rò rỉ chất điện phân ra bên ngoài
- Mạch điện hoạt động chập chờn, không ổn định
- Thiết bị khởi động chậm hoặc không khởi động được
- Có mùi khét hoặc dấu hiệu cháy nổ nhẹ trên thân tụ
Công cụ và kỹ thuật kiểm tra
Ngoài đồng hồ vạn năng, kỹ thuật viên có thể sử dụng máy đo ESR (Equivalent Series Resistance) để kiểm tra điện trở nội của tụ điện – đây là chỉ số quan trọng giúp phát hiện tụ điện bị suy giảm chất lượng ngay cả khi điện dung đo được vẫn còn trong ngưỡng cho phép.
Kỹ thuật kiểm tra bằng mắt thường kết hợp với đo điện dung và ESR sẽ cho kết quả chẩn đoán chính xác và toàn diện nhất, đặc biệt quan trọng trong lĩnh vực sửa chữa điện ô tô và điện tử công nghiệp.
Lưu ý khi tụ điện bị hỏng và phải thay thế
- Giá trị điện dung phải tương đương hoặc trong khoảng cho phép so với tụ gốc
- Điện áp định mức của tụ thay thế phải bằng hoặc cao hơn tụ cũ
- Khi thay thế, cần đặc biệt chú ý đến cực tính của tụ hóa, tránh lắp ngược cực vì có thể gây cháy nổ. Đối với các hệ thống điện ô tô, việc thay thế cần tuân thủ đúng thông số kỹ thuật của nhà sản xuất để đảm bảo an toàn và hiệu suất vận hành.
Thực hành sửa chữa hộp ECU ô tô tại EAC
Nếu bạn đang quan tâm đến việc nâng cao tay nghề trong lĩnh vực sửa chữa điện – điện tử ô tô, có thể tham khảo thêm các khóa học chuyên sâu tại EAC – Trung tâm giáo dục nghề nghiệp, nơi cung cấp chương trình đào tạo bài bản từ cơ bản đến nâng cao.
Ứng dụng của điện dung trong ngành giáo dục
Trong lĩnh vực đào tạo nghề, đặc biệt là ngành kỹ thuật ô tô và điện – điện tử, kiến thức về điện dung của tụ điện được xem là nền tảng cốt lõi giúp học viên hiểu sâu về nguyên lý hoạt động của các hệ thống điện tử hiện đại. EAC xây dựng chương trình giảng dạy kết hợp giữa lý thuyết và thực hành, giúp học viên không chỉ nắm chắc công thức tính toán mà còn thành thạo kỹ năng đo đạc, kiểm tra và sửa chữa thực tế.
Việc đào tạo bài bản về điện dung và các linh kiện điện tử cơ bản sẽ là bước đệm quan trọng để học viên tiếp cận các hệ thống phức tạp hơn như ECU, hệ thống cảm biến và điều khiển tự động trên ô tô. Bạn có thể tìm hiểu thêm các bài viết chuyên sâu về kiến thức điện ô tô tại hocngheoto.edu.vn, nơi tổng hợp nhiều tài liệu hữu ích cho người mới bắt đầu.
Ngoài ra, nếu bạn quan tâm đến các khóa đào tạo chuyên sâu về sửa chữa và chẩn đoán hệ thống điện ô tô, hãy tham khảo thêm thông tin tại daotaooto.edu.vn để lựa chọn lộ trình học phù hợp với mục tiêu nghề nghiệp của mình.
EAC cũng khuyến khích học viên theo dõi thêm các cập nhật mới nhất về chương trình đào tạo và tài liệu chuyên ngành tại eac.net.vn để không bỏ lỡ những kiến thức thực tiễn quý giá trong ngành.
Câu hỏi thường gặp
Điện dung có dùng cho thiết bị nào khác không hay chỉ là khái niệm riêng của tụ điện?
Điện dung không chỉ giới hạn ở tụ điện mà còn là khái niệm vật lý áp dụng cho nhiều hệ thống khác có khả năng tích trữ điện tích, ví dụ như dây cáp điện, các bản cực kim loại song song hay thậm chí là cơ thể con người trong một số trường hợp đặc biệt. Tuy nhiên, trong thực tế kỹ thuật điện – điện tử, điện dung được ứng dụng phổ biến nhất ở tụ điện.
Điện dung của tụ điện có tự bị yếu đi theo thời gian không?
Có. Theo thời gian sử dụng, đặc biệt với tụ hóa, điện dung của tụ điện có xu hướng suy giảm dần do quá trình lão hóa của chất điện phân bên trong, ảnh hưởng của nhiệt độ môi trường và tần suất nạp xả điện. Đây là lý do vì sao việc kiểm tra định kỳ là cần thiết đối với các hệ thống điện quan trọng.
Điện dung của tụ điện yếu đến mức nào thì phải bỏ đi và thay tụ khác?
Thông thường, nếu giá trị điện dung đo được chênh lệch quá 20% so với thông số ghi trên thân tụ, hoặc chỉ số ESR vượt ngưỡng cho phép, tụ điện nên được thay thế để đảm bảo hiệu suất và độ an toàn cho hệ thống.
Tụ điện bị hỏng có sửa được không?
Hầu hết các trường hợp tụ điện bị hỏng, đặc biệt là tụ hóa bị phồng, rò rỉ hoặc cháy, đều không thể sửa chữa mà cần thay thế hoàn toàn bằng tụ mới có thông số kỹ thuật tương đương. Việc cố gắng sửa chữa tụ hỏng có thể tiềm ẩn nguy cơ mất an toàn và ảnh hưởng đến các linh kiện khác trong mạch.
EAC hy vọng rằng qua bài viết này, bạn đã có cái nhìn tổng quan và chi tiết hơn về điện dung của tụ điện, từ khái niệm cơ bản, cách đo đạc chính xác cho đến kỹ thuật chẩn đoán và xử lý sự cố thực tế. Đây là những kiến thức nền tảng vô cùng quan trọng, đặc biệt đối với những ai đang theo đuổi con đường trở thành kỹ thuật viên điện – điện tử ô tô chuyên nghiệp.
