Bạn có biết cách sử dụng tài liệu sơ đồ mạch điện xe máy không? EAC sẽ giúp bạn khám phá, dễ dàng tiếp cận thông tin cần thiết để làm chủ các hệ thống điện xe máy, từ đơn giản đến phức tạp. Bắt đầu hành trình học tập ngay hôm nay với tài liệu chi tiết và dễ hiểu.
Tài liệu sơ đồ mạch điện xe máy là gì?
Tài liệu sơ đồ mạch điện xe máy là bộ hồ sơ kỹ thuật mô tả toàn bộ hệ thống điện của xe, bao gồm cách bố trí dây dẫn, vị trí các cảm biến, rơ le, bộ điều khiển (ECU) và các thiết bị điện khác. Đây là “bản đồ” giúp bạn hiểu được luồng tín hiệu điện di chuyển như thế nào trong xe, từ đó xác định chính xác vị trí xảy ra lỗi khi xe gặp sự cố.
Đối với dòng xe máy điện như VinFast Feliz, Klara A1, A2 hay VF e34, tài liệu sơ đồ mạch điện càng trở nên quan trọng hơn bởi hệ thống điện của xe điện phức tạp hơn nhiều so với xe máy xăng truyền thống, đòi hỏi người học phải nắm vững kiến thức nền tảng trước khi thực hành sửa chữa.
Tại EAC, tài liệu sơ đồ mạch điện xe máy được biên soạn dựa trên tài liệu kỹ thuật chính hãng, kết hợp với kinh nghiệm thực tế giảng dạy nhiều năm, giúp học viên dễ tiếp cận dù là người mới bắt đầu hay đã có kinh nghiệm trong nghề.
Những yếu tố chính trong sơ đồ mạch điện xe máy
Một bộ tài liệu sơ đồ mạch điện xe máy hoàn chỉnh thường bao gồm nhiều thành phần quan trọng mà bạn cần nắm rõ trước khi bắt tay vào thực hành.

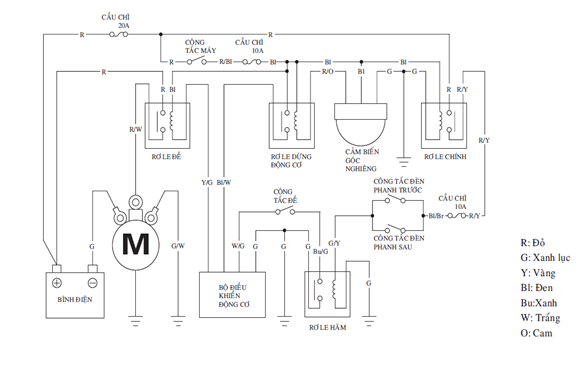

Các ký hiệu cơ bản cần biết
Trong sơ đồ mạch điện, mỗi ký hiệu đại diện cho một linh kiện hoặc chức năng cụ thể:
- Ký hiệu dây dẫn: thể hiện bằng màu sắc khác nhau (đỏ, đen, xanh, vàng…) tương ứng với chức năng riêng như dây nguồn, dây tiếp đất, dây tín hiệu
- Ký hiệu cảm biến: biểu thị các bộ phận thu thập dữ liệu như cảm biến tốc độ, cảm biến nhiệt độ
- Ký hiệu rơ le và cầu chì: đóng vai trò bảo vệ và điều khiển đóng/ngắt mạch
- Ký hiệu ECU/BCU: bộ điều khiển trung tâm xử lý tín hiệu từ các cảm biến
Việc ghi nhớ chính xác các ký hiệu này là bước đầu tiên và bắt buộc để bạn có thể đọc hiểu sơ đồ một cách chính xác, tránh nhầm lẫn khi thao tác sửa chữa thực tế.
Quan sát và phân tích sơ đồ thực tế
Sau khi nắm vững ký hiệu, bạn cần luyện tập quan sát sơ đồ thực tế theo trình tự logic: bắt đầu từ nguồn điện (ắc quy/pin), theo dõi luồng đi qua các cầu chì, rơ le, đến từng thiết bị tiêu thụ điện như đèn, còi, hệ thống khởi động. Phương pháp này giúp hình thành tư duy chẩn đoán lỗi có hệ thống, thay vì đoán mò khi xe gặp sự cố.
Bạn có thể tham khảo thêm các kiến thức chuyên sâu về hệ thống điện ô tô và xe máy tại chuyên mục tài liệu học nghề ô tô xe máy của Học Nghề Ô tô, nơi cung cấp nhiều bài viết chi tiết hỗ trợ quá trình tự học.
Tại sao việc hiểu sơ đồ mạch điện là cần thiết?
Việc hiểu rõ tài liệu sơ đồ mạch điện xe máy mang lại nhiều lợi ích thiết thực cho cả người học nghề và kỹ thuật viên chuyên nghiệp:
Chẩn đoán lỗi nhanh và chính xác – Khi xe gặp sự cố như không lên đèn, không khởi động được, việc có sơ đồ trong tay giúp bạn khoanh vùng nguyên nhân nhanh hơn thay vì kiểm tra ngẫu nhiên toàn bộ hệ thống.
Tiết kiệm thời gian và chi phí sửa chữa – Hiểu sơ đồ giúp tránh tình trạng thay thế linh kiện không cần thiết, giảm thiểu chi phí phát sinh cho khách hàng.
Nền tảng vững chắc cho nghề sửa chữa xe điện – Với xu hướng xe máy điện ngày càng phổ biến tại Việt Nam, việc thành thạo đọc sơ đồ mạch điện là yêu cầu bắt buộc đối với kỹ thuật viên muốn phát triển sự nghiệp trong lĩnh vực này.
Đảm bảo an toàn khi thao tác – Hệ thống điện xe máy điện có điện áp cao, nếu không hiểu rõ sơ đồ, bạn dễ gặp rủi ro về an toàn trong quá trình sửa chữa.
Những lưu ý khi làm việc với sơ đồ mạch điện xe máy
Khi bắt đầu làm việc với tài liệu sơ đồ mạch điện xe máy, bạn cần chú ý một số điểm quan trọng để tránh sai sót không đáng có.
Các công cụ hỗ trợ chuyên nghiệp
Bên cạnh tài liệu giấy hoặc file PDF, hiện nay có nhiều công cụ hỗ trợ tra cứu sơ đồ mạch điện hiệu quả như ứng dụng chẩn đoán chuyên dụng, máy đo VOM, máy chẩn đoán lỗi OBD dành riêng cho xe điện. Việc kết hợp tài liệu với công cụ thực tế giúp quá trình học tập và sửa chữa trở nên trực quan, dễ hiểu hơn rất nhiều.
Ngoài ra, bạn cũng nên trang bị thêm đồng hồ đo điện, kìm bấm cos, và các thiết bị bảo hộ an toàn khi thực hành trên xe điện thực tế, bởi hệ thống pin cao áp đòi hỏi quy trình an toàn nghiêm ngặt.
Phương pháp đọc sơ đồ hiệu quả
Để đọc tài liệu sơ đồ mạch điện xe máy hiệu quả, bạn nên áp dụng phương pháp “từ tổng quan đến chi tiết”: trước tiên nắm bố cục tổng thể của hệ thống, sau đó đi sâu vào từng cụm mạch riêng lẻ như mạch khởi động, mạch chiếu sáng, mạch sạc.
Việc luyện tập thường xuyên trên nhiều loại sơ đồ khác nhau, từ xe máy xăng phổ thông đến xe điện hiện đại, sẽ giúp bạn hình thành phản xạ đọc sơ đồ nhanh và chính xác. Tham khảo thêm các tài liệu chuyên sâu tại trang tải tài liệu đào tạo ô tô của Đào Tạo Oto để có thêm nguồn học liệu đa dạng, phong phú.
Hướng dẫn thực hành: Đọc và thao tác trên sơ đồ mạch điện
Sau khi đã nắm vững lý thuyết, bước tiếp theo là thực hành trực tiếp trên tài liệu sơ đồ mạch điện xe máy. Quy trình thực hành cơ bản gồm các bước sau:
Bước 1: Xác định nguồn cấp điện – Tìm vị trí ắc quy/pin trên sơ đồ, xác định điện áp danh định và các đường dây chính xuất phát từ nguồn.
Bước 2: Theo dõi đường dẫn tín hiệu – Dùng bút highlight hoặc phần mềm đánh dấu để theo dõi đường đi của dòng điện qua từng cầu chì, rơ le đến thiết bị tiêu thụ.

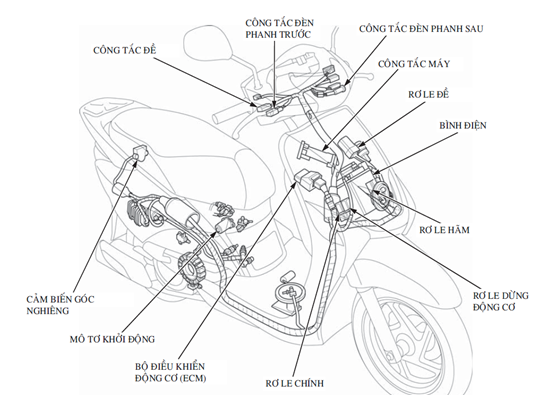

Bước 3: Đối chiếu với xe thực tế – Sau khi hiểu sơ đồ trên giấy, bạn nên đối chiếu trực tiếp với hệ thống dây điện thực tế trên xe để nhận diện vị trí các giắc cắm, đầu nối tương ứng.

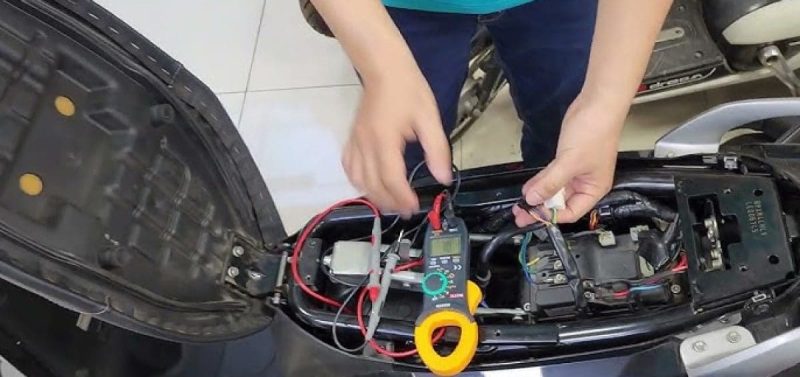

Bước 4: Thực hành đo kiểm – Sử dụng đồng hồ VOM để đo điện áp, điện trở tại các điểm quan trọng trên mạch, so sánh với thông số chuẩn trong tài liệu để xác định điểm bất thường.
Bước 5: Ghi chép và tổng hợp lỗi thường gặp – Việc lập bảng tổng hợp các mã lỗi và cách xử lý tương ứng sẽ giúp bạn tiết kiệm thời gian tra cứu trong những lần sửa chữa sau.
Quá trình thực hành này cần được lặp lại nhiều lần trên các mẫu xe khác nhau để hình thành kỹ năng vững chắc, đặc biệt quan trọng đối với những ai đang theo học nghề sửa chữa xe điện chuyên sâu.
Tài liệu sơ đồ mạch điện xe máy – Cách sử dụng hiệu quả
Để khai thác tối đa giá trị của tài liệu sơ đồ mạch điện xe máy, bạn nên áp dụng một số nguyên tắc sau:
Phân loại tài liệu theo dòng xe – Mỗi hãng xe, mỗi đời xe có sơ đồ mạch điện khác nhau. Bạn nên sắp xếp tài liệu theo từng dòng xe cụ thể (Klara A1, A2, Feliz, VF e34…) để dễ dàng tra cứu khi cần.
Kết hợp tài liệu lý thuyết với video hướng dẫn – Ngoài tài liệu văn bản, các video minh họa thao tác thực tế giúp bạn hình dung rõ ràng hơn cách vận hành của hệ thống điện.
Cập nhật tài liệu thường xuyên – Công nghệ xe điện thay đổi liên tục, vì vậy bạn cần cập nhật tài liệu mới nhất để đảm bảo kiến thức luôn phù hợp với thực tế thị trường.
Lưu trữ tài liệu có hệ thống – Việc số hóa và lưu trữ tài liệu theo thư mục rõ ràng giúp bạn tra cứu nhanh chóng khi cần thiết trong quá trình làm việc thực tế.
Tại EAC, học viên được cung cấp bộ tài liệu sơ đồ mạch điện xe máy đầy đủ, được cập nhật liên tục theo các mẫu xe mới nhất trên thị trường, giúp quá trình học tập luôn bám sát thực tế nghề nghiệp.
Câu hỏi thường gặp về tài liệu sơ đồ mạch điện xe máy
Có tài liệu nào phù hợp cho người mới bắt đầu không?
Có. EAC thiết kế các bộ tài liệu sơ đồ mạch điện xe máy theo từng cấp độ, từ cơ bản đến nâng cao. Người mới bắt đầu sẽ được tiếp cận với tài liệu có chú thích chi tiết, hình ảnh minh họa trực quan, giải thích từng ký hiệu cơ bản trước khi chuyển sang các sơ đồ phức tạp hơn. Điều này giúp quá trình tự học trở nên dễ dàng, không gây áp lực cho người chưa có nền tảng kỹ thuật.
Tài liệu này có thể học trực tuyến không?
Có. EAC cung cấp hệ thống học trực tuyến thông qua nền tảng eaclib.com, nơi bạn có thể truy cập tài liệu sơ đồ mạch điện xe máy mọi lúc, mọi nơi chỉ cần có kết nối internet. Hình thức học này rất phù hợp với những ai không có nhiều thời gian đến trực tiếp trung tâm nhưng vẫn muốn nâng cao kiến thức chuyên môn một cách linh hoạt và hiệu quả.
EAC có tài liệu sơ đồ mạch điện chi tiết cho từng loại xe không?
Có. Tại eaclib.com, EAC xây dựng thư viện tài liệu đa dạng, bao gồm cả tài liệu sơ đồ mạch điện xe máy điện (như VinFast Klara, Feliz, VF e34) và các loại xe máy xăng phổ thông. Mỗi tài liệu được phân loại rõ ràng theo hãng xe, đời xe, giúp bạn dễ dàng tìm kiếm đúng thông tin cần thiết mà không phải mất thời gian sàng lọc giữa hàng trăm tài liệu khác nhau.
Ngoài ra các bạn có thể tham khảo tài liệu trên một số đường link sau:
https://eac.net.vn/o-to/tai-lieu-o-to
https://eac.edu.vn/giao-trinh/o-to/
https://www.allcarmanuals.com/
Nắm vững tài liệu sơ đồ mạch điện xe máy không chỉ là bước đệm quan trọng cho những ai muốn theo đuổi nghề sửa chữa xe máy, xe điện chuyên nghiệp, mà còn là kỹ năng thiết thực giúp bạn tự tin xử lý các sự cố điện thường gặp. Với sự hỗ trợ từ nguồn tài liệu phong phú, được cập nhật liên tục tại EAC, hành trình chinh phục kiến thức về hệ thống điện xe máy sẽ trở nên dễ dàng và hiệu quả hơn bao giờ hết. Để tìm hiểu thêm về các khóa học chuyên sâu, bạn có thể tham khảo thêm thông tin tại chuyên mục đào tạo của EAC để lựa chọn lộ trình học phù hợp nhất với nhu cầu bản thân.
